高圧用フィルターハウジング 1.96Mpa仕様

高圧用フィルターハウジング STHBタイプ

特長

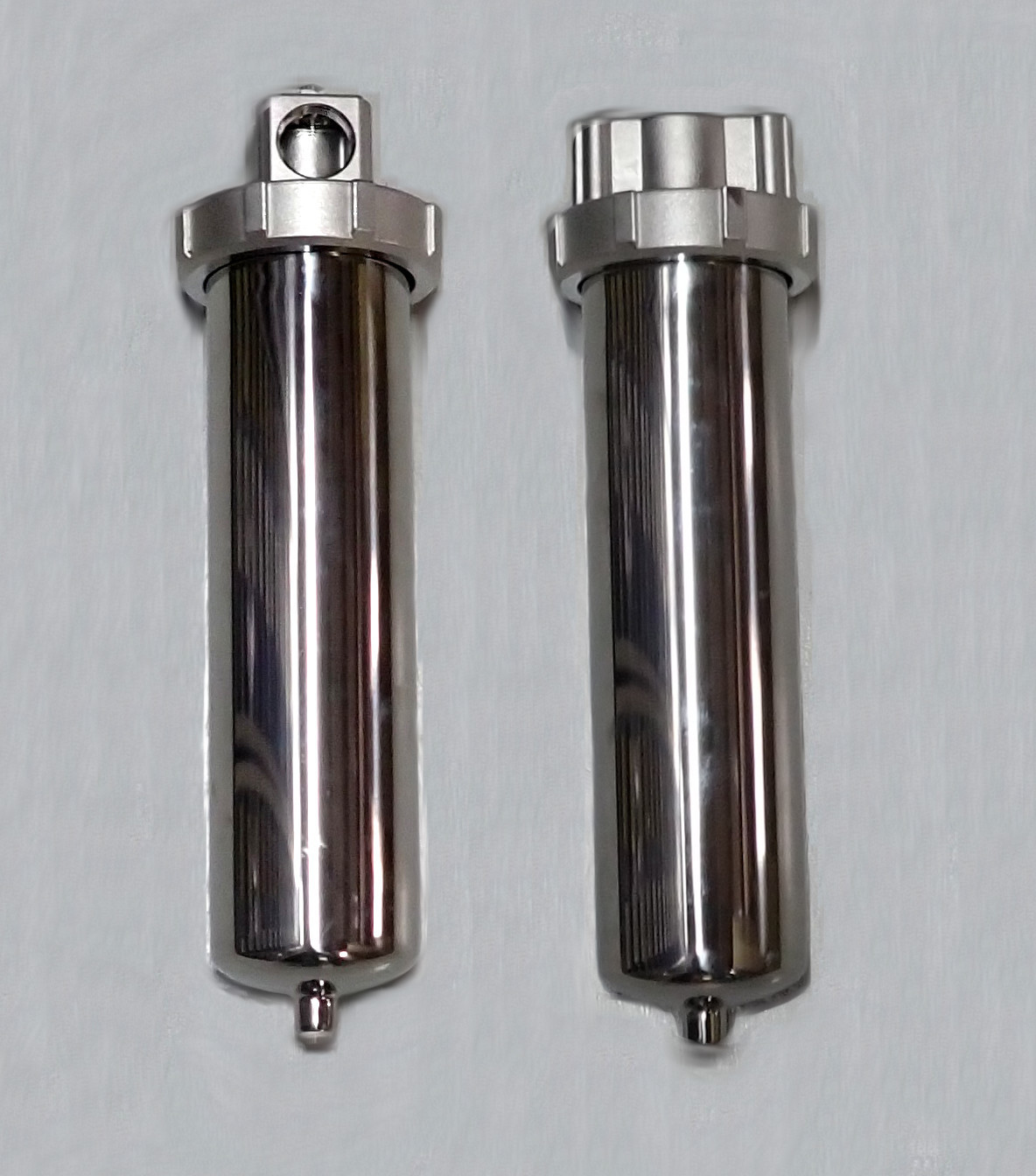

高圧フィルターハウジングSTHB 1.96Mpa仕様
  • 水圧が最大1.96Mpaで使用できます。
  • ステンレス製の高圧フィルターハウジングとなります。
  • 高圧フィルターハウジングは、サイズが豊富、全長250mm、508mm、750mmのフィルターサイズがあります。
  • 適用フィルター形状は、DOEタイプとなります。
  • 設計耐圧は3.0Mpa,使用耐圧は1.96Mpaとなります。
型番 STHB-1-1 STHB-2-1 STHB-3-1
最高使用圧力 1.96Mpa 1.96Mpa 1.96Mpa
ハウジングヘッド部材質 ステンレス(SUS316)

ステンレス(SUS316)

ステンレス(SUS316)
ハウジング容器部材質 ステンレス(SUS316) ステンレス(SUS316) ステンレス(SUS316)
Oリング材質 (※1) フッ素ゴム フッ素ゴム フッ素ゴム
最高使用温度 75℃ 75℃ 75℃
接続径 1” 1” 1”
適合カートリッジ全長 250mm 508mm 750mm
適合カートリッジ種 DOE DOE DOE

※1:高圧用フィルターハウジングのOリング材質は、他材質も可能です。

高圧用フィルターハウジングについて



 高圧用フィルターハウジングは、耐圧力を1.96Mpaまでにした特殊フィルターハウジングになります。本体材質はステンレスSUS316を使用しており、SUS304と比較して耐食性に優れています。シール材(Oリング)は、標準がフッ素ゴムでその他にEPDMやシリコンなどもご用意をしております。

 機種は、全長250mmDOEフィルターを装填することが出来るSTHB-1-1、全長508mmフィルターを装填することができるSTHB-2-1、全長750mmフィルターを装填することができるSTHB-3-1の3種類がございます。

 また、構造はシンプルな構造となっておりますので、装置組み込みや狭いスペースへの設置などに適した設計となっています。

 その他、耐圧力が1.75MpaのSTタイプ、耐圧力が0.6MpaのSTBタイプなど、耐圧力に応じたステンレスフィルターハウジングがございます。

 他ステンレスフィルターハウジングは、下記をクリックください。

他のステンレスフィルターハウジング

   耐圧力0.6Mpaタイプのフィルターハウジングです。

   低価格タイプのステンレスフィルターハウジングとなります。

   耐圧力1.75Mpaタイプのフィルターハウジングです。
